DX推進に不可欠な半導体。
当社の技術力の結晶であるシーリング・ソリューションが半導体製造プロセスの進化を支えます。

シール製品の交換サイクルを延ばし、メンテナンスコストの削減や生産性の向上を図りたい! 革新的なプロセス技術の導入により、従来のシール製品では性能が不十分! シール製品をカスタマイズ化し、機器や装置の高付加価値化を図りたい! 等々、様々なご要望にお応えいたします。

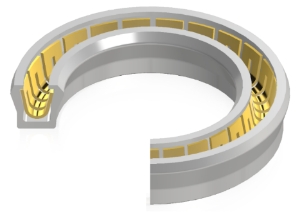

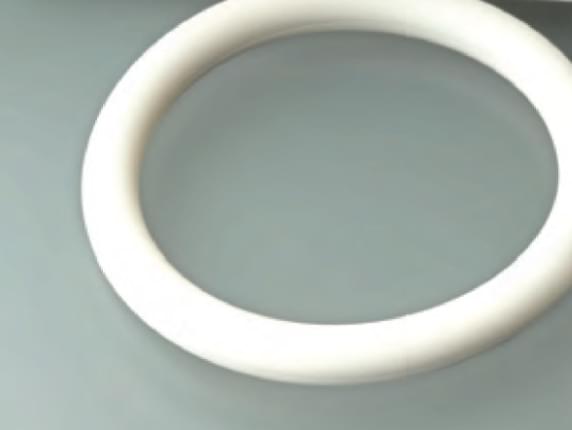

半導体製造装置用シール

半導体製造装置用シール

ソリューションSolution

条件で絞り込み

トピックTopic

トピック トピック

Topicクリーンなシール製品をご提供

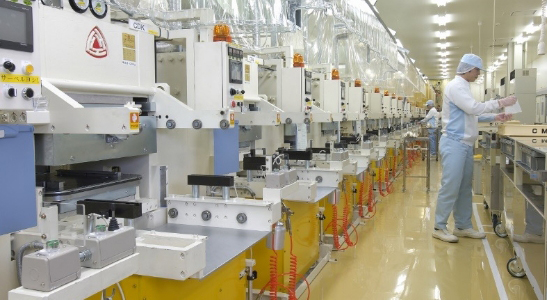

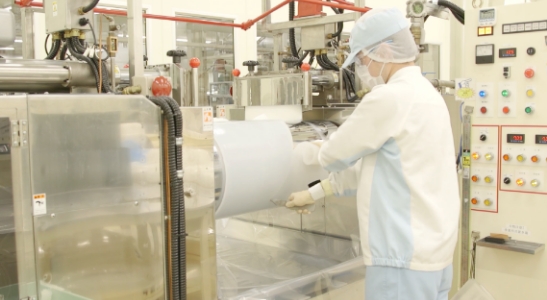

CMP(クリーン・モールディング・プロセス)

半導体製造プロセスにおいて、パーティクルは大敵であり、製造装置に使用される部品に対しても、高い清浄度が求められます。当社では、そうしたお客様からのご要望にお応えする為、ゴム材料の混練から梱包まで、クリーンルーム内で一貫して製造するCMP(クリーン・モールディング・プロセス)を構築し、清浄度の高いシール製品をご提供しています。ゴム製品の製造工程は、一般的にはあまりクリーンな環境を想像されないかも知れませんが、当社のCMPラインはそのイメージを一新しており、お客様から高いご評価を頂いています。
