R&D 研究開発体制

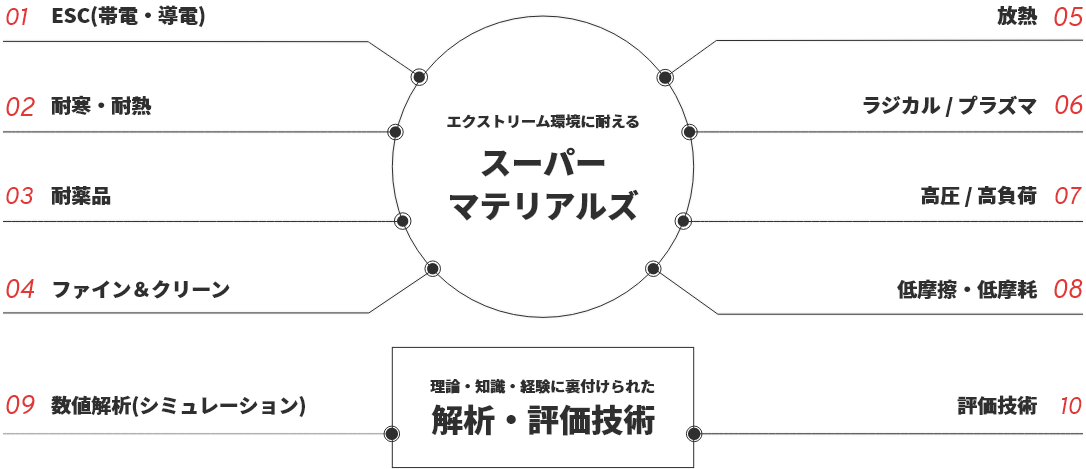

01ESC(帯電・導電) 02耐寒・耐熱 03耐薬品 04ファイン＆クリーン 05放熱 06ラジカル / プラズマ 07高圧 / 高負荷 08低摩擦・低摩耗

09数値解析 (シミュレーション) 10評価技術

ケーススタディCase Study

01ESC
(帯電・導電)

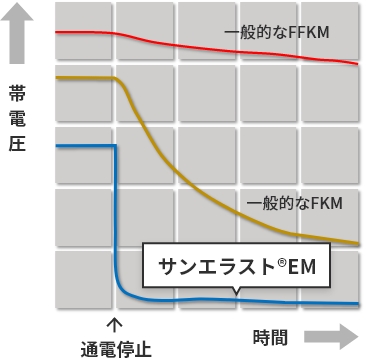

ウルトラクリーン環境の大敵、静電気を抑制する技術。

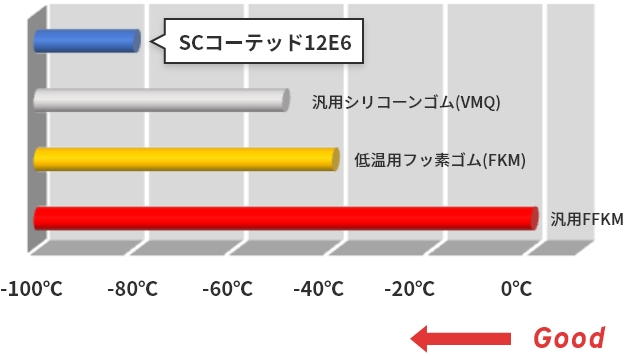

02耐寒・耐熱

お客様のプロセスの進歩に追従する、高耐熱・高耐寒スペックを提供。

03耐薬品

高浸食性流体を封止し続ける、類まれな化学的安定性を具有するシール。

04ファイン
＆クリーン

キレイな工場から生まれる、キレイなシールたち。

05放熱

新時代が要求するサーマル・マネジメント実現のための高性能素材群。

06ラジカル
/プラズマ

ふっ素ゴムの常識を大きく覆した、超高機能・環境規制対応ソリューション。

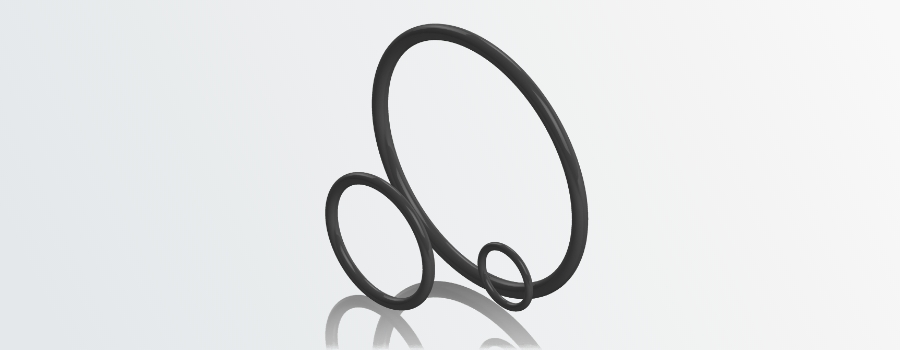

サンエラスト®E

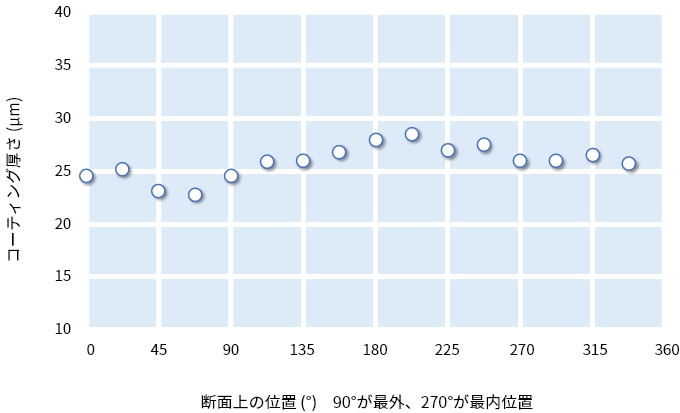

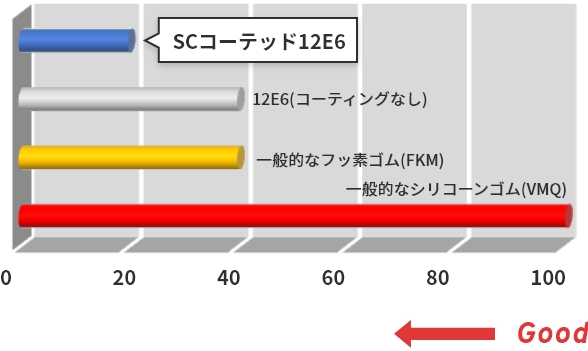

SCコーテッド12E6

07高圧
/高負荷

極限環境でこそ真価を発揮する、これが三菱電線クオリティ。

08低摩擦
・低摩耗

トライボロジーを極めた。そして界面が見えた。

09数値解析
(シミュレーション)

デジタル･エンジニアリングを駆使し、見えないものを、視る。

10評価技術

より精密に、より迅速に。技術の向上はとどまることがない。

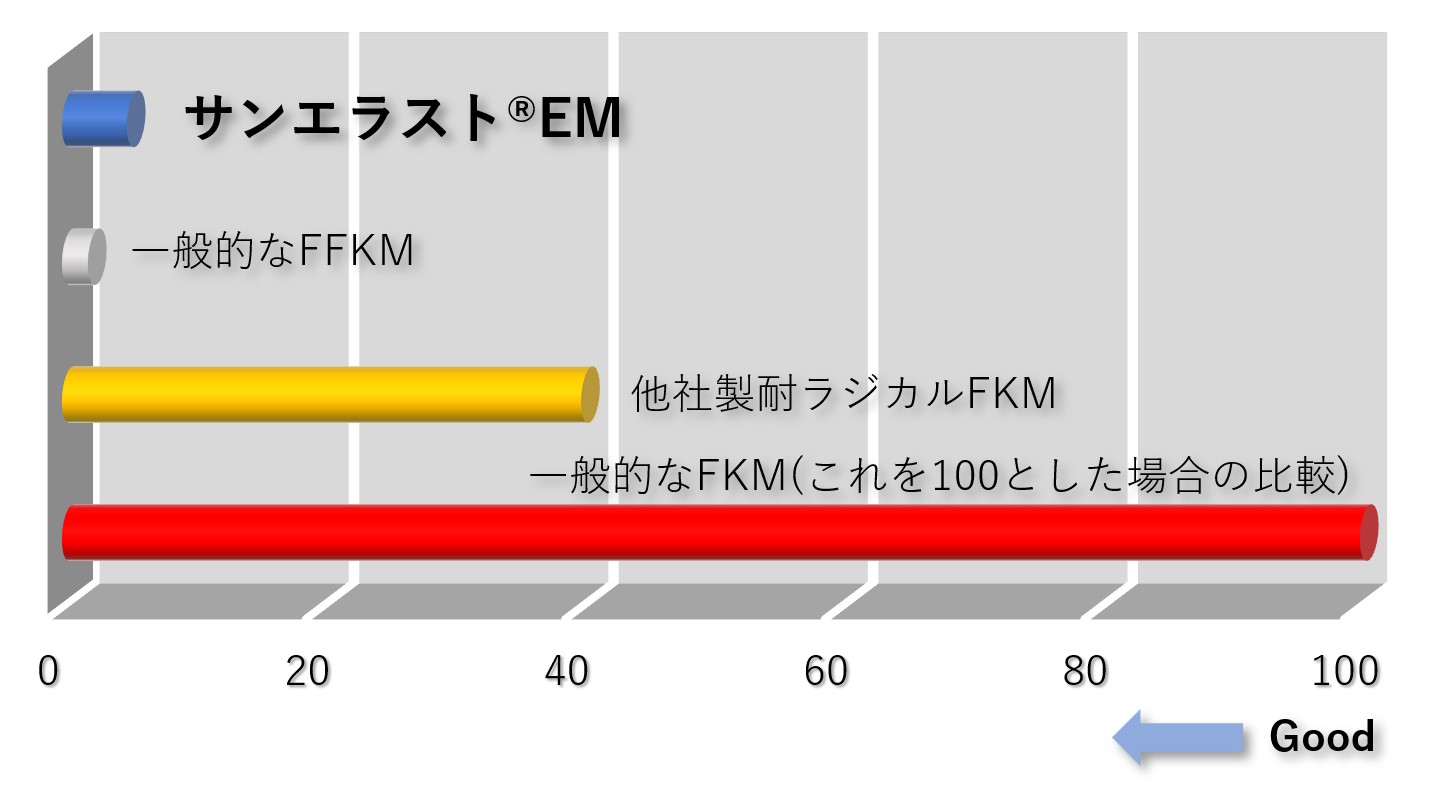

グレード	耐ラジカル性能	PFOA	帯電防止性能	帯電防止性能	高圧縮性能※
フラッグシップ EM	◎	フリー	○	〇	〇
ハイパフォーマンス ES	◎	フリー	×	〇	〇

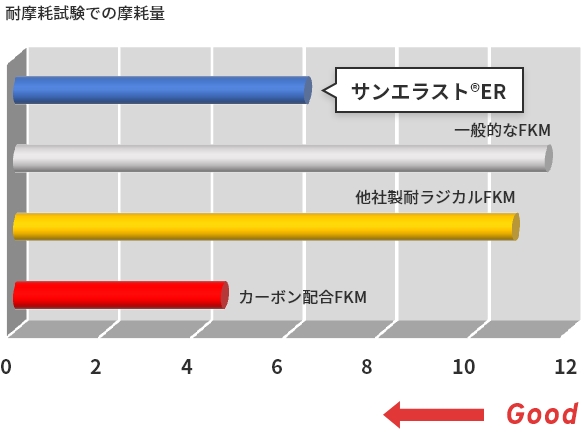

デュラビリティ ER	〇	フリー	○	◎	〇

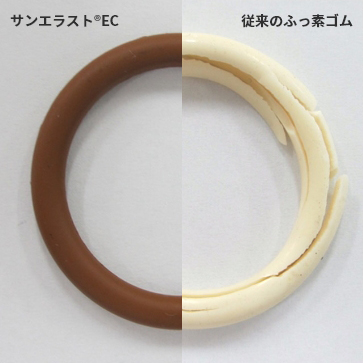

コンプレッシビリティ EC	〇	フリー	×	〇	◎
一般FKM	×	–	×	–	〇

	Perfluorooctanoic acid (PFOA) CAS No. 335-67-1	Perfluorooctanesulfonic acid (PFOS) CAS No. 1763-23-1
サンエラスト® シリーズ全品	1ppb(0.001mg/kg)未満 ※2	1ppb(0.001mg/kg)未満 ※2

デジタル･エンジニアリングを駆使し、見えないものを、視るコンピュータ･シミュレーション技術

特長Feature

Feature 1シールの変形を、視るシール実使用時の挙動解析

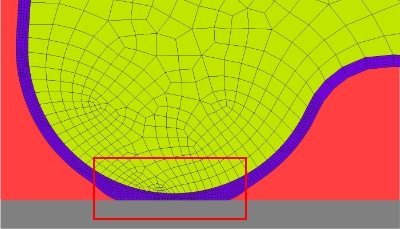

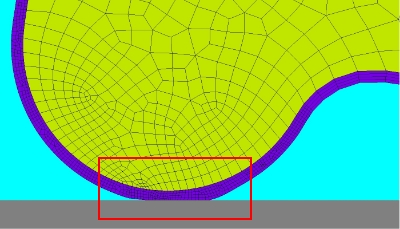

銀めっきメタルシールの反力解析

400℃で使用されるメタルOリングの常温、高温での反力を非線形FEMソルバーを用いて解析。
材料強度の温度依存性、熱膨張、高温での銀めっきの焼鈍・軟化も再現した、精緻なシミュレーションとなっている。

＠常温

＠400℃
銀めっきの軟化による接触状態の変化が再現されている

Feature 2材料の流れを、視るシール製造時の流動解析

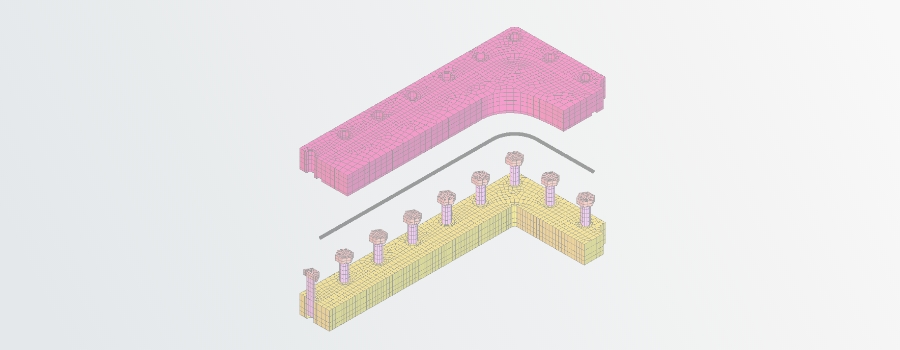

Oリングの射出成形解析

ゴム製Oリングの射出成形プロセス解析結果より、金型構造や成形条件を最適化するための情報が得られる。従来のトライアル&エラーによる最適化期間を大幅に短縮することに成功。

Feature 3シールの未来を、視る長期性能予測技術

高度な寿命予測技術

如何に高性能なOリングでも、その寿命は永遠ではない。高度な寿命予測技術も当社のシーリング・ソリューションの一つであり、これによりニーズに即した製品の選定や、最適なメンテナンス周期の提案を可能にしている。

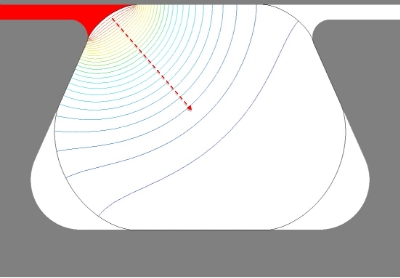

ラジカル消耗シミュレーション

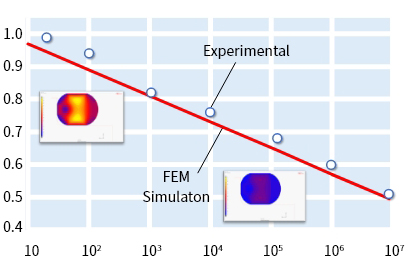

応力緩和シミュレーション

プロトタイピング･ラボラトリ

特長Feature

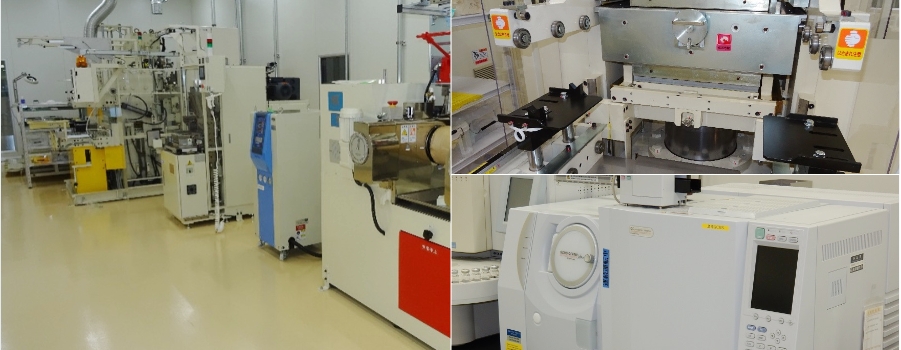

Feature 1ファイン＆クリーン量産工程と同等の製作環境

シール製品の試作専用クリーンルーム

R&D部門で独自に構築したシール製品の試作専用クリーンルームは、量産工場と同等のクリーン度を有し、特に半導体関連向けのソリューションに力を発揮する。

Feature 2ラピッド・プロトタイピング最短納期2W(※)を達成！

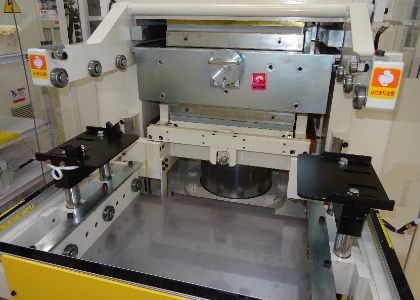

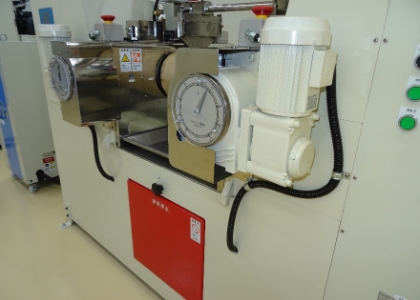

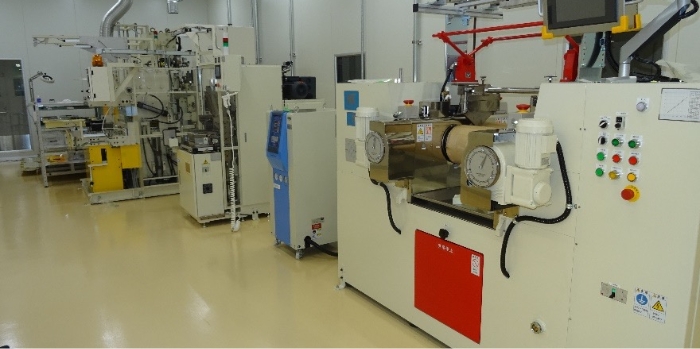

各種混錬・成形装置類

混錬、成型など多数の製造プロセスを経て製造されるシール製品。R&D部門のすべての装置は、迅速かつ確実な試作を実現できるようチューンナップされ、新たなニーズに備えている。

Feature 3アキュラシー＆リライアビリティ充実の検査・評価体勢

最先端の測定・分析装置

今後ますます高い性能水準が求められることが予測されるシール部品。R&D部門では最先端の測定・分析装置を擁して、高精度・高信頼性の確保を図っている。

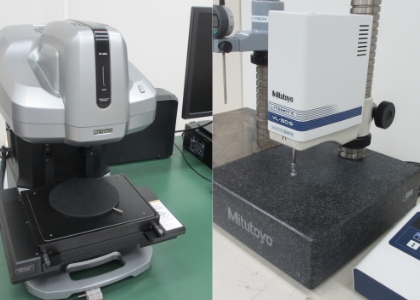

寸法・形状測定器

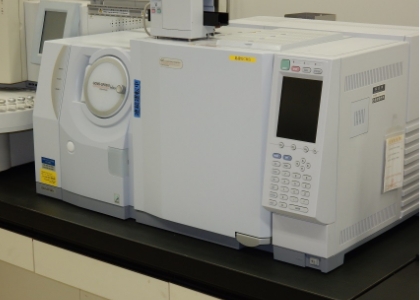

ガスクロマトグラフ質量分析計

※ご希望の仕様、数量などによっては、お時間を頂戴する場合がございます
